1．概述及无阻断通信的必要性
随着密集波分复用技术和高速数字交换技术的应用，使得越来越多的信息业务集中到较少的节点和线路上，对这些线路所在的光网络可靠性提出了越来越高的要求。据统计每年我国发生超过2000次的光缆阻断，造成超过10亿元的巨大直接通信损失和对国民经济各行业不可估量的重大损失。因此，网络生存能力成为影响网络设计与构建的重要因素，而光路层的保护与恢复对于整个网络的生存能力有着重大的影响。对构建光网络生存能力具有非常重大的意义。
2．光路自动切换保护系统结构、功能、指标，光路图
当前各电信运营商采用的光网络保护方式主要有以下几种：1.SDH自愈环保护，2.光路分流保护，3.人工调度保护，4.光路自动切换保护技术。采用光路传输分流和人工调度预案保护方式是效率较低的,已无法满足无阻断通信服务质量的要求。SDH传输设备制式和地理i环境的因素限制使得SDH自愈环保护方式的应用有限，保护机制复杂，并且干线SDH自愈保护功能无法实现。光路自动切换保护是对光传输层的保护，且控制的机制只针对光纤路由，与传输设备关系较小，不存在兼容问题，容易组成光路保护网络，目前国内已有一些光层保护有着上层业务保护不可比拟的优点。如光层恢复可靠性高、光层恢复速度快、光层恢复成本低，同时可以对不同业务提供保护。接入干线传输系统时几乎不会影响传输特性。
光纤线路保护技术主要有两种基本的保护方案：双发选收保护方案（即1+1保护）和选发选收保护方案（即1:1保护）。1+1保护和1:1保护通过光功率检测实现线路的快速保护,自动切换恢复时间按ITU-TG.783和ITU-TG.841标准，小于50ms。1:1型光线路保护设备可以应用在点对点简单线路和主备线路存在电中继和EDFA等复杂线路中，一对设备引入的插入损耗为2.6dB，切换时间小于30ms,设备对传输信号独立透明，并且可以实现自动恢复功能。
3．浙江传输光纤线路保护技术的应用：组网、功能
为了满足浙江电信对线路通信保障、干线传输电路可用率指标的要求。浙江电信的光保护工程采用OLP系列光线路自动切换保护器，利用这些设备和冗余光缆线路，选择杭福贵成光缆、沪金南穗光缆、南沿海光缆、宁杭光缆等11个中继段中相适应的省网系统，构建光纤光缆保护网络，实行1:1方式的物理保护，采用DCN网络进行监控管理。系统可以实现如下功能：a)自动切换功能：主用路由光纤阻断，自动切换至备用路由，保证通信业务无阻断；还可根据具体线路情况及需要设置成可恢复模式的自动返回功能：即当主用路由线路恢复正常时自动切换恢复至主用路由线路的功能。b)检修调度功能：在主用路由光纤正常的情况下，可由网管或设备面板发出指令调度切换工作路由，保证通信业务无中断；c)主备纤插损监测功能：可实时监测主用和备用路由的线路插损状况，并根据设定的告警门限给出告警提示。d)掉电、上电(600627,股吧)保持功能：切换盘掉电或上电，不影响工作线路状态，保证系统正常工作；并具备热插拔功能。工程采用的光纤线路保护设备OLP每一对的介入损耗为小于3.0dB,倒换保护时间小于30.0ms。被保护的11个中继段以及相应的备用线路如表1所示，采用11套线路保护设备，其中4U规格机架1台，机架上安装有4个光纤线路切换单元盘，1U规格设备18台，其中2台作为本次项目的备品。各站点安装设备以及工程示意图如图1所示。

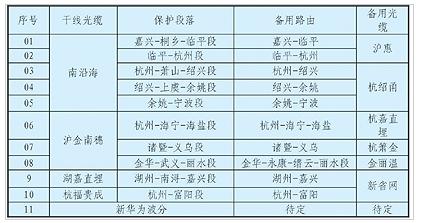

表1被保护中继段明细表
